UTA 200  .... technická radost

Tak si tu Vařím první kafe a jsou 2hodiny ráno.

To se řekne noční, ale ......... není to jen tak

Dnes kvaltuji, neboť nový zákazník už pochopil, že ne každý opravář je "přítelem jejich svářeček"a proto, že je to pro mne nový zákazník, tak mezi tím než mne našel, se u něj v provozu porouchala, kde jaká svářečka a tak jsme začali servis na UTA 200 a ostatní musí počkat.

Pominu stav zařízení, které jsem nakonec odvezl k dílenské opravě - přál bych Vám vidět co dokáže servisní technik a údržbář a vlastně nepřál, ani jsem tu hrůzu nefotil......

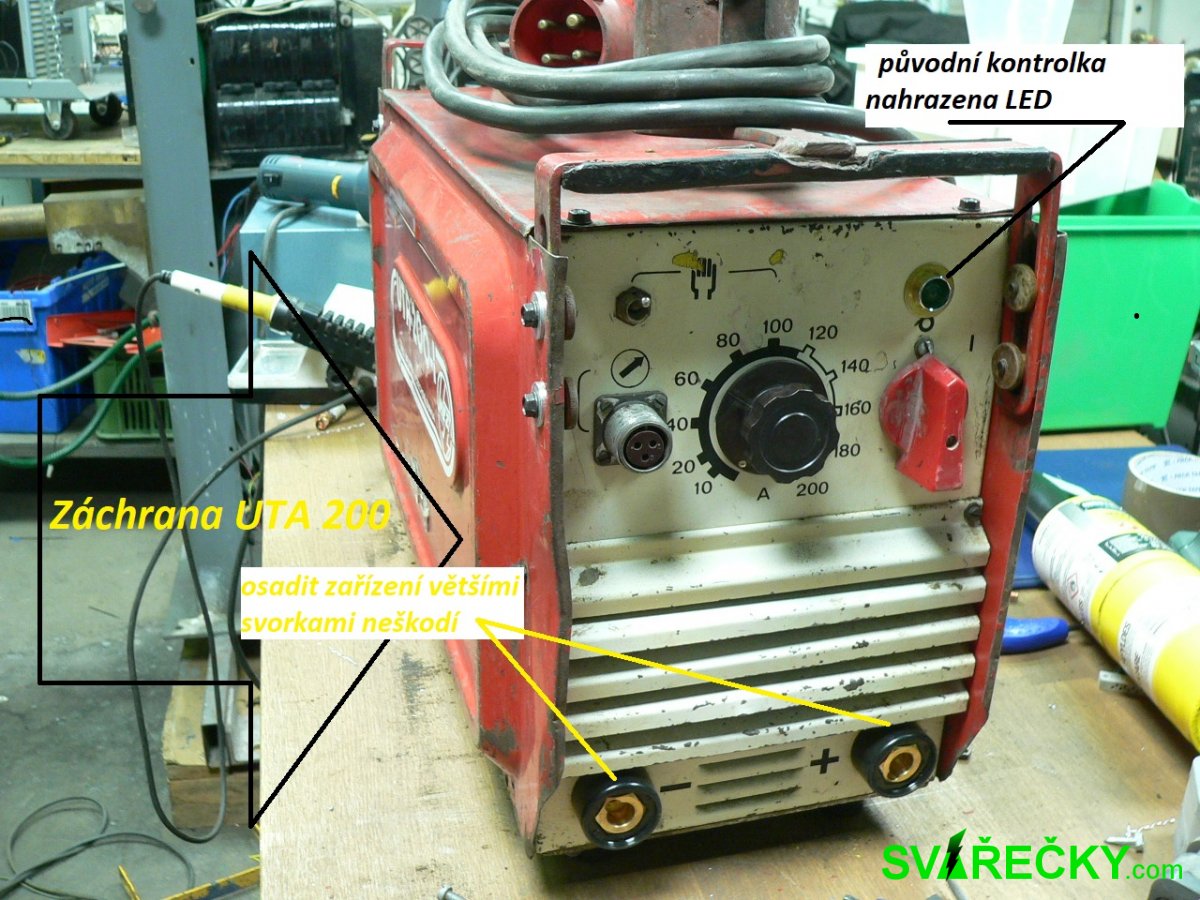

ale zpět k UTA 200.

Svářecí zařízení UTA 200 se vyrábělo v osdesátých letech minulého století.

Ovšem ve váze 50 kg při rozměrech cca 53x33x23cm se skrývá plynule řízený tyristorový zdroj se zatěžovatelem:

100% ......... 90A   - měřeno bez ventilátoru  6 minut a vypne

20% .........200A

a zapalovacím napětí cca 65V

Když ji oteřete odborník žasne nad jednoduchou konstrukcí tehdejšího světa a když se pozorně podíváte marně budete  hledat tlumivku. Každý, kdo má alespoň malou představu o tyristory řízeném usměrňovači, ví, jaké problémy vznikají na výstupu a proto je nutné je nějak kompenzovat. Tento problém většinou obstarává tlumivka. Když otevřete podobná zařízení různých výrobců, tak zjistíte, že tlumivka tam je, ale za cenu větších rozměrů a váhy zařízení a to se nezmiňuji o složitosti jednotky řízení.

Vrať me se však k tlumivce v UTA 200.

Tak tlumivka je zde fenomenálně navinuta shora na železovém jádře transformátoru a celý tento komplet je "uzavřen plechovou objímkou s transportním okem. Říkalo se tomu TRAFOTLUMIVKA.

Kdo je autorem této myšlenky nevím, ani nevím zda je na tom patent či průmyslový vzor. Dvojí využití železného jádra je prostě geniální.

UTA 200 má také originálně řešen obvod zapalovacího napětí, tvoří ho: usměrňovač a pomocná tlumivka s kodenzátorem. Pomocný obvod dává cca 20A.

Co dodat:

neporovnatelé vlastnosti s  invertory

přežila díky hliníkovému vinutí transformátoru

špatně se jí odolává různým opravárenským břídilům

váhou 50kg není konkurence schopná, ale nekrade se

opravitená a pokud se v ní neprošel kazisvět, potom i celkem levně opravitelná - není nouze o ND

Prodej svářečky se zárukou 6 měsíců zde: https://eshop.svarecky.com/produkty/svarecky-mma-elektrodove/

Tak to máme zase jednu směnu za sebou.

Přeji příjemné ráno - ještě drobnost spustit UTA 200 na jističi 16/B lze s namontováním SOFTspinače.

Nabídka zde:  https://eshop.svarecky.com/produkt/softstart-pro-uta-200-a-wtu-200

Zdeněk Štěpánek
